▷ 겹쳐서 배치 - FrameLayout

▷ 표 형태로 배치 - GridLayout

▶ GridLayout 속성

▷ 계층 구조로 배치 - ConstraintLayout

▷ 실습

겹쳐서 배치 - FrameLayout

→ 뷰를 겹쳐서 출력하는 레이아웃 클래스

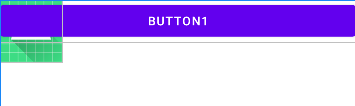

□ FrameLayout에 버튼과 이미지 추가

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="BUTTON1" />

    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@mipmap/ic_launcher" />
</FrameLayout>

→ FrameLayout은 똑같은 위치에 여러 뷰를 겹처서 놓고, 어떤 순간에 하나의 뷰만 출력할 때 사용한다.

뷰의 표시 여부를 결정하는 visibility 속성을 함께 사용한다.

□ visibility 속성값을 바꾸는 액티비티 코드

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        val binding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        binding.button.setOnClickListener {
            button.visibility = View.INVISIBLE
            imageView.visibility = View.VISIBLE
        }

        binding.imageView.setOnClickListener {
            button.visibility = View.VISIBLE
            imageView.visibility = View.INVISIBLE
        }

    }
}

표 형태로 배치 - GridLayout

행과 열로 구성된 테이블 화면을 만드는 레이아웃 클래스

LinearLayout과 다르게 줄바꿈을 자동으로 한다.

orientation	방향 설정
rowCount	세로로 나열할 뷰 개수
columnCount	가로로 나열할 뷰 개수

□ 열 개수 지정

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="3"
    android:orientation="horizontal">
    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />
</GridLayout>

□ 행 개수 지정

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:rowCount="3"
    android:orientation="vertical">
    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />
</GridLayout>

→ orientation 속성이 horizontal이면 columnCount속성으로, vertical이면 rowCount속성으로 줄바꿈한다.

GridLayout 속성

→ 뷰의 뷰의 위치 조정

layout_column	뷰가 위치하는 가로 방향 인덱스
layout_row	뷰가 위치하는 세로 방향 인덱스

□ 뷰의 위치 조정

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="3"
    android:orientation="horizontal">
    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C"
        android:layout_row="1"
        android:layout_column="1"/>
    <Button android:text="D" />
    <Button android:text="E" />
</GridLayout>

원래 C가 B 오른쪽에 와야하지만 layout_row="1", layout_column="1"로 속성을 지정해 위치를 변경했다.

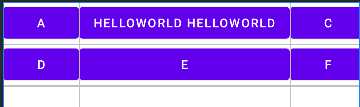

→ 특정 뷰의 크기 확장

□ 뷰의 크기 확장

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="3"
    android:orientation="horizontal">

    <Button android:text="A" />
    <Button android:text="HELLOWORLD HELLOWORLD" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button
        android:layout_gravity="fill_horizontal"
        android:text="E" />
    <Button android:text="F" />
</GridLayout>

layout_gravity="fill_horizontal"을 이용하여 특정 뷰를 확장하였다.

여러가지 방식으로 응용이 가능하다.

□ 여백에 다음 뷰 넣기

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="3"
    android:orientation="horizontal">

    <Button android:text="A" />
    <Button android:text="HELLOWORLD HELLOWORLD" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />
    <Button android:text="F"
        android:layout_row="1"
        android:layout_column="1"
        android:layout_gravity="right"/>
</GridLayout>

→ 열이나 행 병합하기

layout_columnSpan	가로로 열 병합
layout_rowSpan	세로로 행 병합

□ 열,행 병합

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="3"
    android:orientation="horizontal">

    <Button android:text="A"
        android:layout_columnSpan="2"
        android:layout_rowSpan="2"
        android:layout_gravity="fill"/>
    <Button android:text="B" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />
    <Button android:text="F" />
</GridLayout>

계층 구조로 배치 - ConstraintLayout

안드로이드 플랫폼이 아니라 androidx에서 제공하는 라이브러리이다.

build.gradle 파일의 dependencies에 implementation을 선언해야한다.

implementation 'androidsx.constraintlayout:constraintlayout:2.0.1'

→ 레이아웃 편집기에서 레이아웃 구성하기

ConstraintLayout은 뷰를 상대 위치로 배치하는 RelativeLayout과 비슷하지만 더 많은 속성을 제공한다.

많은 속성을 XML파일에 직접 작성하기는 부담스러워서 안드로이드 스튜디오는 코드가 아닌 마우스 클릭으로 레이아웃을 구성할 수 있도록 레이아웃 편집기를 제공한다.

실습

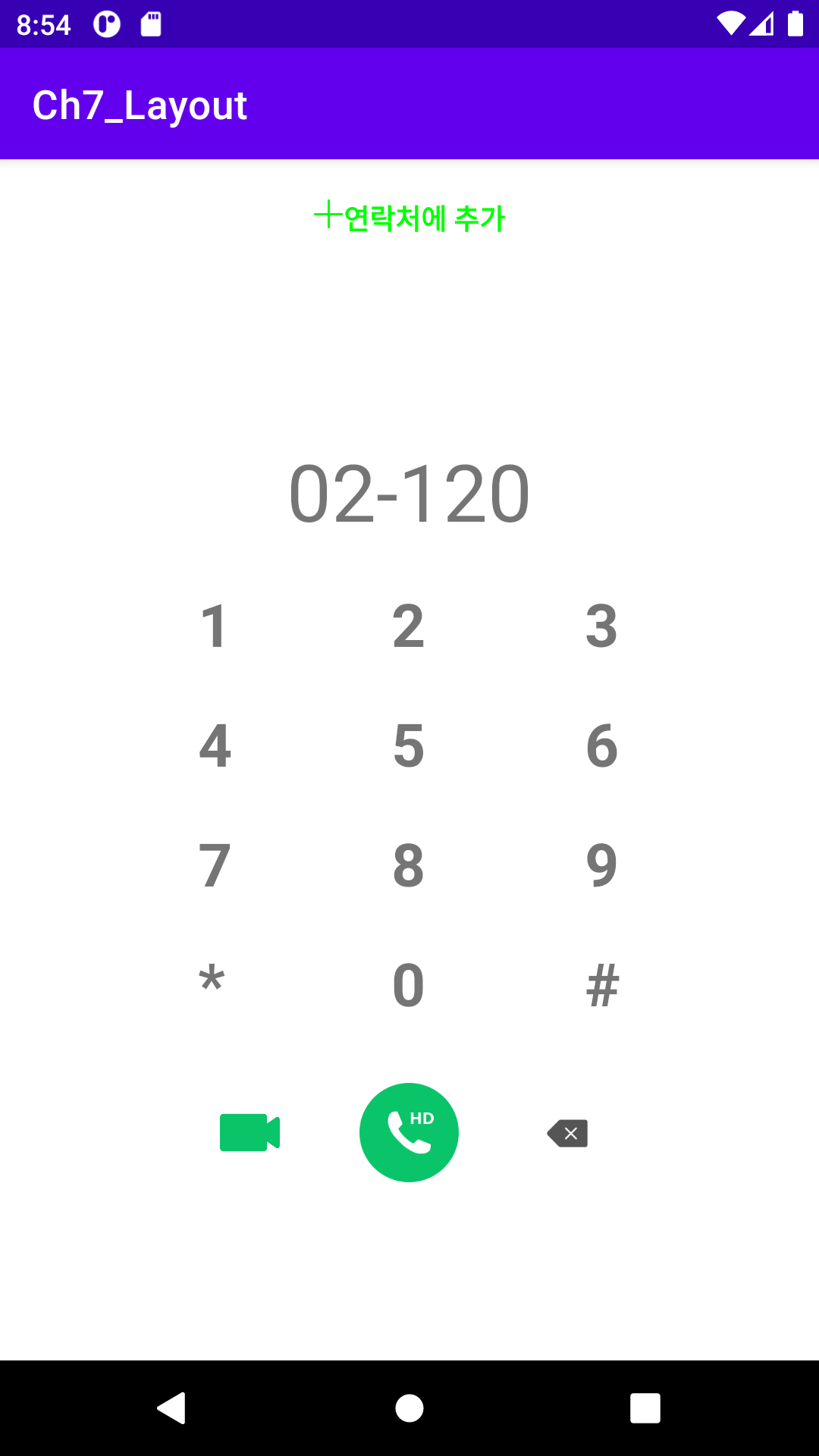

전화 앱의 키패드 화면 만들기

□ 전화

앱 XML코드

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_horizontal"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="20dp">

        <ImageView
            android:layout_width="15dp"
            android:layout_height="15dp"
            android:src="@drawable/add"
            app:tint="#00FF00" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="연락처에 추가"
            android:textColor="#00FF00"
            android:textStyle="bold" />
    </LinearLayout>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="100dp"
        android:text="02-120"
        android:textSize="40dp" />

    <GridLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:columnCount="3"
        android:orientation="horizontal">

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="1"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="2"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="3"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="4"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="5"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="6"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="7"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="8"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="9"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="*"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="0"
            android:textSize="30dp"
            android:textStyle="bold" />

        <TextView
            android:paddingLeft="40dp"
            android:paddingTop="10dp"
            android:paddingRight="40dp"
            android:paddingBottom="10dp"
            android:text="#"
            android:textSize="30dp"
            android:textStyle="bold" />

    </GridLayout>

    <RelativeLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="20dp">

        <ImageView
            android:id="@+id/icon_video"
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:layout_marginRight="30dp"
            android:src="@drawable/video" />

        <ImageView
            android:id="@+id/icon_call"
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:layout_toRightOf="@id/icon_video"
            android:src="@drawable/call" />

        <ImageView
            android:id="@+id/icon_back"
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:layout_toRightOf="@id/icon_call"
            android:layout_marginLeft="30dp"
            android:src="@drawable/back" />

    </RelativeLayout>

</LinearLayout>
